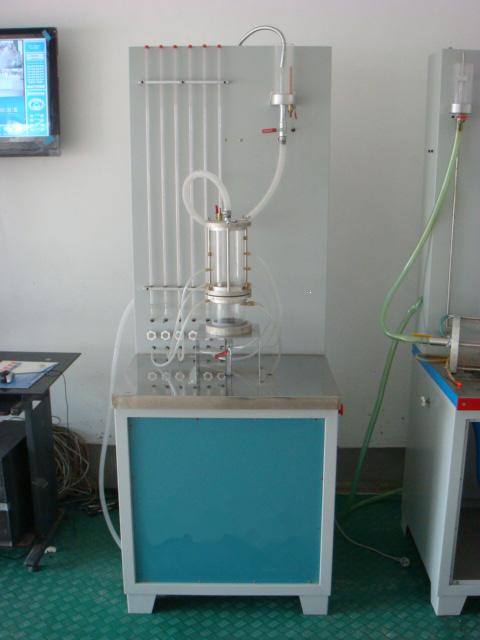

TSY-15土工合成材料淤堵試驗儀適用于土工合成材料濾層試驗，測定一定水流條件下土與土工織物系統及其交界面上的滲透系數和滲透比，以及測定土工織物含泥量，以判斷土工合成材料作為某種土的濾層，是否會產生不允許的淤堵。淤堵試驗滲透夾具兩邊采用合金材料，中間采用有機材料，密封性能好，裝、卸試樣方便、快速。
TSY-15土工合成材料淤堵試驗儀[符合標準]：
JTG E50 T1145，SL/T 235-2012。
[技術參數]：
試驗筒內徑 Ф100mm
土樣厚度 100mm
篩網孔徑 6mm
測試管內徑 3mm
測壓板分度值 1mm
電源 220V, 50Hz l
外形尺寸 650×750×1900mm（L×W×H）
重量 125Kg
四、試驗步驟:
1、取樣：按本規程T1101—2006的規定取樣。
2、試樣數量及尺寸：試樣尺寸應與滲透儀尺寸相適應；試樣數量根據實試驗組合和設計濾層中的織物的層數而定。
3、試驗前稱量土工織物試樣的質量，精確至0.01g。
4、土料：將土料風干后進行篩分，剔出粒徑大于5mm的顆粒。
5、試驗用水：試驗應用脫氣水，水溫宜比室溫高3°C—4°C。
6、將織物試樣和篩網一起放在夾持裝置內，并密封好。
7、裝入土樣，土樣高為100mm。對于松土樣，可用漏斗將風干土倒入滲透儀內整平即可；對于密實土樣，應分層擊實要求的密度。裝樣過程中應防止測壓管的進口被堵塞。
8、飽和土樣。有排水口管進水，使水由試樣底部緩慢流入，
土工合成材料淤堵試驗儀生產廠家質優可控制進水水頭小于25mm，直至水位上升到土樣頂面一定高度，始可從進水管注水，并使整個容器內充滿水（為加速土樣飽和，可采用真空泵抽氣法。）
9、調節水位：使水力梯度i達1.0，觀察測壓管內的水位變化。
10、當全部測壓管讀數達到穩定后，將上游進水容器保持常水頭，打開出水口閥門，水流通過試樣進行滲流。 11、每小時測讀一次測壓管水位和滲水量，同時記錄滲水時間和水溫，連續測讀24h。如讀數尚未安全穩定，可適當延遲測讀時間，直至穩定為止。
12、當i=1.0時的試驗結束后，調整水力梯度i。分別對該試樣進行i=2.5、i=4.0及i=10.0時的試驗。當i每增加一級后，應得測壓管讀書穩定，并在該級梯度下滲流達1.5h以上。當i達10.0且測壓管讀數穩定后，重復10—11步驟。
13、試驗結束，取出土工織物試樣，輕輕清楚表面浮土，烘干后稱量土工織物及其內部含土的總質量，精確至0.01g。
五、試驗報告：
試驗報告應包括以下內容：
1、樣品名稱，規格型號；
2、土樣狀態的描述；
3、試驗日期；
4、試驗時試樣的層數；
5、梯度比及梯度比隨時間變化過程曲線；
6、試樣單位體積的含土量；
7、任何偏離規定程序的詳細說明。
