DJ-2000填土密實度及地基承載力現場檢測儀（普氏貫入儀）
用途：
主要用于工民建筑，道路、橋梁、水利基礎設施，它可在現場快速原位測試，基礎開挖后驗槽，鑒別土的貫入阻力P值（N），地耐力[R]值。
執行標準：GB500212002
產品特點:
◆操作簡單，只在作業上鉆一個孔，將儀器垂直插入，即可測試。參照說明書技術人員很易掌握；
◆液晶數顯，直接顯示測量值；
◆測量便捷，可不取土現場直接驗槽，原位測試無擾動；
◆被測土類多：碾壓后的各種回填壤土、粘土、灰土、砂土、混合土素土；
◆使用范圍廣：公路、鐵路、水庫、提防、大壩、工民建基礎；
◆被測介質多：軟土、淤泥、風化土、殘積土、一般粘性土、粉細沙土、老粘土、老黃土、紅粘土。
技術參數： 主要產品配置：
◆測量范圍：0 - 100kg（0 - 1000N）
◆測試深度：0 - 30cm（可加長至1.5m）
◆精度 ： ≤ 0.5%
◆顯示：3寸LCD液晶（128*64）
◆電源：4節AA電池
◆外型尺寸 300×150mm

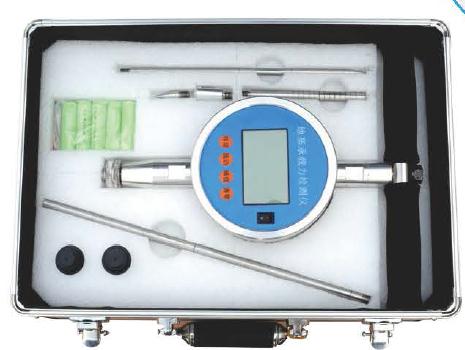

◆儀器重量 3.5kg ◆檢測儀主機：1臺
◆探桿：3根
◆探頭：2只
◆干密度數據表：4份
◆說明書及保修卡：1份
填土密實度檢測儀*貫入阻力儀：電子智能30厘米貫入儀又叫填土密實度檢測儀，用于檢測回填土的干密度和均勻性，可節省取代環刀法灌沙灌水法在施工現場大面、全方位的檢查填土質量，減少土工化驗工作量，縮短工期，填土密實度檢測儀適合于施工單位分層碾壓分層檢驗，填土密實度檢測儀貫入阻力儀也適用于質檢和監理公司抽檢任意層，填土密實度檢測儀還適合于大專院校現場教學學習做土工實驗，填土密實度檢測儀沒有放射線核污染，且價格低廉，體積小，便于現場攜帶。
填土密實度檢測儀早已于1982年列入國際標準，在美國、日本、俄羅斯等國的工程建設中廣泛使用，并于94年正式列入我國標準規范新標準號為：GB50021-2002還陸續列入地基設計規范、地基處理技術規范、地基施工質量驗收規范中。填土密實度檢測儀目前已廣泛應用于國內的工民建筑、公路、鐵路、道橋、市政排水、輸油管線、水利、筑壩、堤防、灌渠、水庫建設，機場跑道工程中。以往取一組環刀，三次燃燒至少需要8小時，結果出來時遠遠滯后于工程進度，對當時的現場離工失去指導意義。當發現檢驗指標不合格或有問題時，現場填方早覆蓋兩三層土了。而用貫入法一組試驗最多15-20分鐘，高效、快速、解放生產力。由于填土密實度檢測儀的探測深度30厘米，還可加長到1.5米，所以又能及時發現軟弱點和底部隱患，保證施工質量。
30厘米貫入儀（填土密實度檢測儀）是基于土工試驗中：土的貫入度與土的干密度之間的相關關系：土的貫入度和含水量之間的關系以及土的含水量與密實度的關系，通過大量的貫入度與環刀法平行對比試驗并建立回歸方程，率定出土的貫入阻力與干密度間相關數據表。下面分別介紹填土密實度檢測儀的裝配操作試驗方法：
電子30厘米貫入儀（填土密實度檢測儀）共分三種規格：200N適合現場取土在環刀里試驗。600N和1000N（填土密實度檢測儀）用于直接在現場對30厘米碾壓層做分層檢驗，也可加長桿做深層抽檢。一般600N儀器適合于測砂性土、粉土、沉積土、素土，1000N的儀器適合于測老黃土、粘性土、紅粘土、混合土。注意它們的區別在于：機殼上有標志；使用者也可用紅油漆在顯著位置自做記號。千萬不要超負荷使用填土密實度檢測儀，以免損壞傳感器。
儀器的裝配
（一）組裝手柄：填土密實度檢測儀的機芯與傳動軸是連接一體的，手柄與機殼軸桿形成T字形垂直狀態。平時不要旋轉手柄，更不得用旋轉手柄的方法于拆卸傳動軸，搖晃，扭動以免損壞機芯，影響儀器精度。
（二）裝電池：填土密實度檢測儀的后端蓋里裝有電池，將后端蓋逆時針擰開，盒內標有“+、-”極，按標記極性裝配電池。
（三）配探桿、探頭：填土密實度檢測儀箱中有兩種探桿兩種探頭，測試前先將探桿和探頭連接起來，再與主機連接。一般200N的儀器常用Φ7mm的錐形細探桿配粗探頭。當需要抽檢底層60厘米到一米深層時，還可加長探桿，可與廠家提出要求另配加長探桿。注（使用前應檢查探桿與探頭之間，探桿與主機軸之間的螺絲紋扣必須擰緊，不得松動，以免探桿扭動變形或折斷。）
操作使用說明
1. 開機后正常顯示 yyyy , 稍后顯示一個初始值
2. 【清零】鍵：測量之前，儀器顯示初值，按此鍵清零。
3. 【峰值】，【存儲】鍵：按下【峰值】鍵左側的指示燈亮，再按【存儲】鍵屏幕顯示cccc可瞬間保留測試結果,此值存儲后，第一次存存儲值編號為1，第n幾次存儲則編號為n。存儲完一個數據后接著測量時請按【隨動】鍵，左側的指示燈滅，可接著測量
4. 想查看存儲的值，開機顯示 yyyy 時，按存儲鍵，屏幕開始先顯示編號，然后再顯示值.
5. 如果想刪除存儲器的值，先按存儲鍵，再長按 清零 鍵，直至屏幕顯示 clcl.
操作方法（填土密實度檢測）
（一）事先在碾壓完好的被測面上鉆一個直徑大于2厘米、深度約為8~10厘米的孔。打開儀器電源開關預熱2分鐘，按【清零】鍵調零，當手柄提起時，表屏上應顯示“0000”，然后兩手握住手柄，貼近雙膝做為依托，將探頭對準被測點加壓垂直貫入土中，當測試深度達到10厘米或標準深度時，應立即對準被測點加壓垂直貫入土中，當測試深度達到10厘米或標準深度時，按下【峰值】鍵，左側的指示燈亮，再按【存儲】鍵可瞬間保留測試結果，然后按【隨動】鍵再進行下一點測試，（表屏上的讀數為貫阻力值，用P表示，單位為N牛頓）。
（二）取平均值：在每層施工作業面上可任意選點檢驗?zāi)雺嘿|(zhì)量，一般按施工規范規定，每10米取7~8個點為一組數據，然后計算出平均值，以備查表。
P——儀器的讀數值牛頓（N）
Rd——干密度值
Wo——含水量
（三）數據表：填土密實度檢測儀*貫入阻力儀出廠時配有P值和Rd（干密度值之間）的數據對應表供使用參考，由于各地土質不同，所以，使用者應自己取幾組環刀做率定試驗，找出一個修正系數，在本地區使用起來就方便多了。詳見率定方法。
（四）分層檢驗：規范上規定筑壩、大壩、公路、鐵路均要分層檢驗其密實度，一般30厘米為一個墊層，施工單位要分層碾壓，分層檢驗，合格一層，再鋪墊下一層。質量監督站和監理公司要抽檢碾壓質量（抽檢底部一層或次底部一層，可向廠家提出要求配加長桿，最多可長到1.5米）各單位可自備一把木工用的手搖鉆，木工商店均可購買，木鉆直徑大于2厘米鉆一層檢測一層。
（五）貫入深度：通常按規定碾壓完成后，要挖去表層1/3因為表層密度較大，不能做為檢測層，底層1/3由于受次一層影響，按規定也不具代表性也要去掉，所以有效檢測層是中間的1/3——2/3處，
DJ-2000填土密實度及地基承載力現場檢測儀（普氏貫入儀）廠家優質是我們要貫入的位置，注意：每一次的探測深度要一致要統計含水量穩定的條件下，同一深度不同位置的貫入阻力與干密度之間的關系，通常水利堤防大壩及建筑物基礎墊層，貫入深度為10~20cm，公路墊層貫入5~10cm，貫入深度到底選定多少為合適，請詳見操作使用問答一節。
（六） 填土密實度檢測儀*貫入阻力儀貫入速度：
貫入速度要均勻，向下施力要平穩、連續，一般貫入10厘米，需要10-15秒，不可太快，不要用沖擊力，中途不要緩勁，要一口氣操作完畢，操作進程中，隨時觀察儀表的讀數。
率定方法
（一）有條件的單位，自己用環刀與貫入儀做平行對比試驗，方法是碾壓三至五遍后，剝?nèi)ケ韺?/3和底層剩余1/3層，檢測中間的1/3~2/3層。
（二）在檢測層2/3深處的位置取3至5個環刀，當化驗其干密度達到合格要求時，將干密度和含水量記下來，填入附表中，作為環刀標準值。
（三）同時在環刀取土點為圓心，約30厘米為半徑畫圓，在圓周上取7到8點做貫入試驗，貫入深度要取環刀的深度一致在墊層1/3~2/3之間選定，剔出偏差較大的點，其它幾點取平均值，該值作為與環刀對應的標準貫入值。
（四）當標準貫入阻力值確定之后，即可用貫入儀替代環刀法，進入施工現場大面全方位地檢驗填土質量。在控制含水量情況下，當檢驗結果大于或等于貫入標準阻力值時，即認為碾壓合格，當?shù)陀谶@個貫入標準阻力值時則認為干密度偏低，不合格繼續碾壓。
將平行試驗結果填入以下附表格中：
注意附表中要標明土質分類（粘性土；砂性土；混合土等）以及鋪墊厚度、碾壓次數、貫入深度、探頭直徑；設計要求于密度及最大于密度等。
