雙速防水卷材電子拉力機 無極調試防水卷材拉力試驗機
一、主要用途及適用范圍

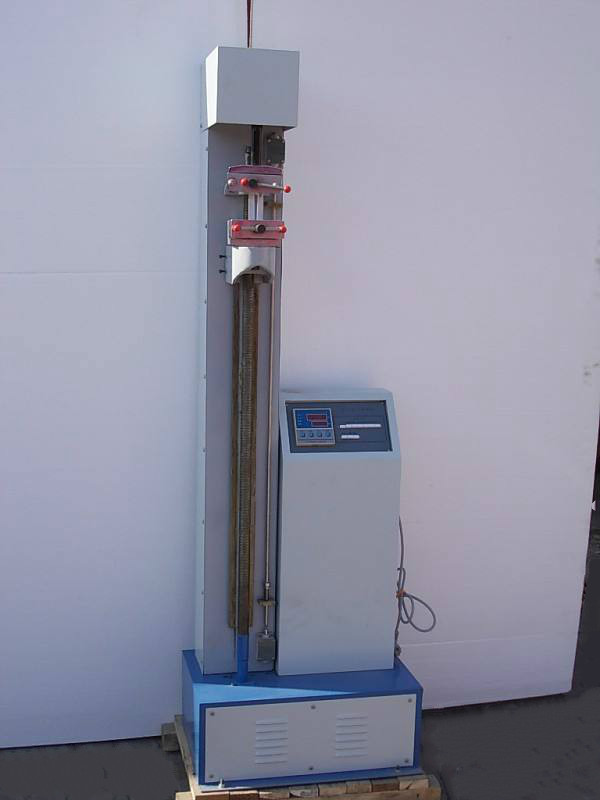

DL－5000型電子防水卷材拉力試驗機主要用于新型建筑防水材料（包括新型防水卷材、布匹、紙張、防水涂料、防水密封材料等）的拉伸強度測試，既在設定的速度下，對標距內的試樣進行拉伸，測出其斷裂時的力，也可用于其它非金屬材料的拉伸性能測試。
二、主要規格、技術參數和指標
1、最大試驗力：5000N
2、試驗力有效測量范圍：10N－5000N
3、試驗力最小分辨力：1N
4、拉伸夾具間最大距離：800mm
5、電源：220V
6、拉伸速度：25、50、100、200、250、300、500、
三、工作條件
1、在室溫10℃－30℃的范圍內。
2、相對濕度≤80%
3、在穩定的基礎或工作臺上，正確安裝。
4、在無振動的環境中。
5、周圍無腐蝕性介質。
6、電源電壓的波動范圍不應在超過額定電壓的±10%。
四、結構特征及工作原理
本機由機械及電器兩大部份組成。
1、機械部分結構及工作原理。
機械部分結構傳動和主機兩大部分組成。動力由電機輸出，通過三角帶傳至蝸桿，再由蝸桿蝸輪傳至絲杠，帶動中橫梁上、下移動，實現對試件的拉伸，中橫梁上側及上橫梁的下側裝有兩夾具，
防水卷材電子拉力機生產廠家質優對試件進行拉伸試驗。中橫梁最大移動速度為50mm/min，試驗時可根據試驗要求設定。
2、工作原理：
試驗機的加荷是電機通過傳動系統帶動中橫梁下降對試樣進行拉伸，產生變形，將試樣產生的變形力作用于傳感器，傳感器受力后，產生電信號送入測量放大器，放大器放大送入A/D轉換成數字信號后，將此數字信號送入單片機進行數字測控，同時將力值顯示在LED屏上。
五、安裝與調整
1、把試驗機從包裝中取出，檢查試驗機在運輸中有無碰撞，損壞現象。
2、把試驗機置于堅固平臺上，用水平儀找正使整機處于水平位置。
3、供電系統為單相220V，電壓差不應小于標準電壓的10%，注意一定把試驗機的外殼用導線與室內大地接點可靠連接，保證使用安全。
六、使用及操作
1、試驗機各操作按鈕，指示燈，限位開關等的用途和使用方法。
2、數顯表前面板說明。
清零鍵：該鍵為清除試驗力零點用，開機經過充分預熱20分鐘后或夾持試件時，顯示系統不為零，則按清除鍵。
存入鍵：本機存入功能設計為存入五次，當做完一次試驗后，如認為符合試驗要求。則按存入鍵，進行試驗結果存入，顯示R－1，再按清零鍵，準備作下次試驗，本機第二次的存入后，其顯示值為R－2，當?shù)谖宕卧囼炞鐾旰螅侔创嫒腈I，此時的結果為五次的平均值。
3、操作面板說明：
⑴電源鍵：按此鍵為顯示器總電源。
⑵停機鍵：此鍵為自由停機鍵。
⑶正轉鍵：此鍵為試驗機拉伸方向鍵。
⑷反轉鍵：此鍵為試驗機回車方向鍵。
⑸如果接通電源后，可以把接入的220V電源線導接任意兩相，直到和以上功能相同為止。
七、標定
在檢測本機拉力系統精度時，由于本機為高速采樣，可用靜態檢測方法。先關電源再把一定標準的重量掛在上夾具上面，再打開電源，此時可直接顯示重量值。1公斤為9.8牛頓。
八、試驗機的維護與保養
1、絲杠，滑板經常加油。
2、絲杠上端銅套每班加油一次。
3、蝸輪箱每3年換一次潤滑油。
4、使用完畢，試驗機表面應擦干凈，套上防塵套。
5、經常檢查接地線是否牢靠。
