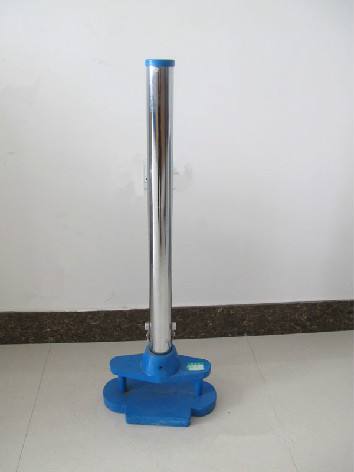

一、產品用途： QSX-17防水卷材抗穿孔儀根據GB12952-91標準設計，利用重錘從高處落下沖擊PVC防水卷材，以測定其抗穿孔性。 二、結構及工作原理： 1、結構：儀器由底座(1)、墊塊(2)、墊塊(3)、沖桿(4)、帶刻度的導管(5)、定位標(6)、掛鉤(7)、上蓋(8)、控制器組件(9)、重錘(10)、鎖管螺栓(11)、壓板12)、支柱(13)所組成。見圖一。其中控制器組件有：控制器下底（1）、控制器螺釘（2）、控制器彈簧（3）、控制器上蓋（4）、控制器滑塊（5）、控制螺釘（6）見圖二。 2、工作原理：用控制器組件將重錘提起，固定在所要求的高度上，防水卷材抗穿孔儀生產廠家質優其高度由定位標上可讀出，按壓控制螺釘，則控制器彈簧被壓縮，控制器滑塊的圓孔與控制器上蓋及控制器下底的圓孔對正掛鉤，此時重錘下落，撞擊沖桿向下作用在試樣板上，提升重錘、沖桿，取出試樣板，以觀察試樣的抗穿孔性。 三、技術指標 1、金屬導管刻度長為：500mm,分度值10mm 2、重錘重為：500g±1g 3、沖桿端鋼球?yàn)椋?Oslash;12.7mm 4、墊塊：150mm×150mm×50mm 密度為25kg/立方米的泡沫聚苯乙烯 5、墊板：150mm×150mm×5mm鋁板 6、凈重：11kg 7、儀器外型尺寸：280mm×155mm×832mm 四、使用方法 使用前檢查定位標是否對零線：將墊板、墊塊放在底座上，放下重錘，觀察定位標上刻度是否與金屬導管上零線重合，有偏差時可調節定位標兩個螺釘。 把重錘調節到規定的落差高度300mm，并用控制器螺釘緊固，將按GB-12952—91標準中5.2條截取的E試樣自由地鋪在墊板上，并一起放在墊塊上，把備妥的試樣放置在儀器的底座中部，按壓控制螺釘，重錘即自由下落，撞擊于試樣的沖頭，沖頭將沖擊力傳給試樣。 把重錘提起，重錘上的掛鉤自動被控制器掛住，用手抬起沖頭，取出試樣，檢查試樣是否穿孔，試驗三塊試樣。 無明顯穿孔時，對試樣進行水密性試驗，將圓形玻璃管垂直放在試樣穿孔試驗點的中心，用密封膏封玻璃管與試樣間的縫隙，將試樣置于濾紙（150*150mm）上，濾紙由玻璃支承，把染色水溶液加入玻璃管中，靜置16小時后檢查濾紙，如有滲透現象則表明試樣已穿孔。三塊試樣均無穿孔時評定為不滲水。 注意：嚴禁無試樣沖擊。 五、貯藏、運輸及其它 儀器在長途運輸及倉庫存放時，儀器外面應用防潮物體包裹裝入木箱，用發泡板卡固，以防顛簸、加壓損傷，儀器存放地方應干燥，空氣中不應含有腐蝕性氣體。 當儀器控制器因保管、使用不當有阻礙時，可用管鉗擰出鎖管螺栓，將管身卸下，然后擰下控制器螺釘及重錘體側螺釘，由管底部用改錐卸下定位標支架緊固螺釘，即可將控制器取出進行修理。
